TOMMATECH PB SERİSİ • BTR-P-PB-51.2V-100AH

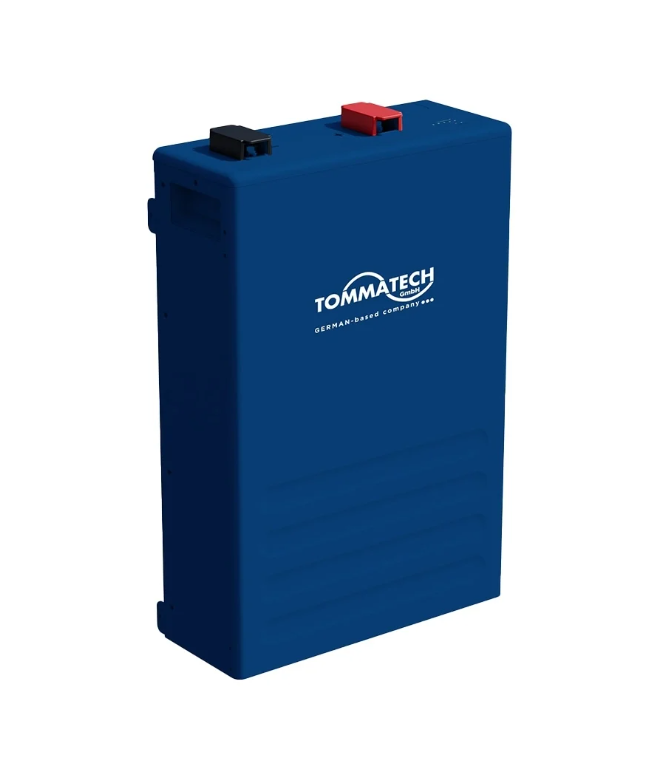

51.2V 100Ah PB Serisi LiFePO4 Batarya
5.12 kWh nominal enerji • 120 A sürekli deşarj • Dahili BMS • 32 üniteye kadar paralel
51.2 V • 100 Ah
5.12 kWh NOMİNAL ENERJİ
CAN / RS485 / BLUETOOTH
MAKS. 32 PARALEL
ÜRÜNÜN KISA TANIMI
TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya, 51.2 V nominal gerilim, 100 Ah kapasite ve 5.12 kWh nominal enerji sunan LiFePO4 enerji depolama bataryasıdır. TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya, gelişmiş BMS, aktif sigorta, CAN2.0 ve RS485 inverter haberleşmesi, Bluetooth ve uygulama desteğiyle konut tipi enerji depolama sistemleri için tasarlanmıştır.
ÖNE ÇIKAN KULLANIM ALANLARI
KONUT TİPİ ENERJİ DEPOLAMA
Uyumlu 48 V sınıfı inverterlerle güneş enerjisi depolama ve gece kullanımında değerlendirilebilir.
YEDEK ENERJİ VE OFF-GRID
TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya, 120 A sürekli deşarj akımıyla yaklaşık 6.14 kW DC güç seviyesine ulaşabilir.
ÖLÇEKLENEBİLİR SİSTEM
Datasheete göre maksimum 32 ünite paralel bağlanabilir; IN ve OUT RJ45 portları paralel haberleşme için kullanılır.
Önemli: 5.12 kWh nominal enerjidir. Üretici %80 tavsiye edilen DoD belirtmiştir; kullanılabilir enerji sistem koşullarına göre değişir.
DOĞRULANMIŞ TEKNİK DEĞERLER
| TEMEL ELEKTRİKSEL DEĞERLER |
| Model |
BTR-P-PB-51.2V-100AH |
| Batarya kimyası |
LiFePO4 |
| Nominal gerilim |
51.2 V |
| Çalışma gerilimi |
44.8–57.6 V |
| Nominal kapasite |
100 Ah |
| Nominal enerji |
5.12 kWh |
| ŞARJ VE DEŞARJ DEĞERLERİ |
| Maksimum sürekli şarj akımı |
50 A |
| Tepe şarj akımı |
75 A / 10 saniye |
| Maksimum sürekli deşarj akımı |
120 A |
| Tepe deşarj akımı |
150 A / 10 saniye |
| Tavsiye edilen deşarj derinliği |
%80 DoD |
| HABERLEŞME VE ÖLÇEKLENEBİLİRLİK |
| İnverter haberleşmesi |
CAN2.0 / RS485 – PCS RJ45 portu |
| Kablosuz izleme |
Bluetooth ve APP |
| Paralel haberleşme |
IN / OUT RJ45 portları |
| Ölçeklenebilirlik |
Maksimum 32 ünite paralel |
| LED ve uyarı |
SOC, çalışma ve koruma LED'leri; sesli uyarı |
| Kurulum şekli |
Duvar montajı veya istifleme |
| FİZİKSEL VE ÇEVRESEL BİLGİLER |
| Koruma sınıfı |
IP21 |
| Şarj sıcaklığı |
0°C ile 55°C |
| Deşarj sıcaklığı |
-20°C ile 55°C |
| Depolama sıcaklığı |
0°C ile 35°C |
| Bağıl nem |
En fazla %95, yoğuşmasız |
| Maksimum rakım |
3000 m |
| Boyutlar |
370 × 548 × 140 mm – montaj plakası hariç |
| Yaklaşık ağırlık |
39 kg |
| ÖMÜR, GARANTİ VE SERTİFİKA |
| Döngü ömrü |
En fazla 6000 çevrim – belirtilen test koşullarında |
| Enerji geçişi |
8 MWh |
| Garanti |
5 yıl – garanti belgesi şartlarına tabidir |
| Sertifikasyon |
UN38.3 / MSDS |
İNVERTER UYUMU
TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya, çalışma gerilimi 44.8–57.6 V olan ve CAN veya RS485 haberleşmesini destekleyen uyumlu 48 V sınıfı inverterlerle kullanılmalıdır. İnverter protokolü kurulumdan önce doğrulanmalıdır.
PARALEL BAĞLANTI NOTU
TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya, datasheete göre maksimum 32 ünite paralel bağlanabilir. Aynı model, benzer SOC ve üreticinin IN/OUT haberleşme zinciri kullanılmalıdır.
MONTAJ VE GÜVENLİK UYARISI
TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya yaklaşık 39 kg ve IP21 sınıfındadır. Kuru, kontrollü ortamda uygun taşıyıcı yüzeye monte edilmeli; doğru polarite, DC sigorta, kablo kesiti ve bağlantı torku sağlanmalıdır.
SIK SORULAN SORULAR
Tek batarya kaç kW inverteri besleyebilir?
120 A sürekli deşarj değeri 51.2 V seviyesinde yaklaşık 6.14 kW DC güce karşılık gelir. İnverter kayıpları nedeniyle güvenli AC güç daha düşük olabilir.
Datasheette neden 6 kW veya 12 kW yazıyor?
Kapakta 6 kW veya 12 kW ifadesi bulunuyor; ancak teknik tabloda tek batarya için 120 A sürekli ve 150 A / 10 saniye tepe akımı veriliyor. Tek bir TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya ile 12 kW sürekli desteğin nasıl sağlandığını bilmiyorum; bu nedenle 12 kW sürekli güç iddiası kullanılmamıştır.
Kaç adet paralel bağlanabilir?
Datasheete göre maksimum 32 ünite paralel bağlanabilir.
Bluetooth ve inverter haberleşmesi var mı?
Evet. CAN2.0, RS485, Bluetooth ve APP desteği vardır. PCS portu inverter, IN/OUT portları paralel batarya haberleşmesi içindir.
KAYNAK VE BELİRSİZLİK NOTU
6000 çevrim değeri 25°C ±2°C, 0.2C şarj/deşarj, %80 DoD ve %70 EOL koşullarında verilmiştir. Kapaktaki 12 kW ifadesi teknik tabloda tek batarya için açıklanmadığından kesin özellik olarak kullanılmamıştır.
SİSTEM UYUMLULUĞUNU BİRLİKTE HESAPLAYALIM
TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya için inverter uyumu, batarya adedi, kullanım süresi ve kablo kesitini teknik ekibimize danışın.
WHATSAPP'TAN TEKNİK DESTEK AL
Teknik değerler üretici datasheetine göre hazırlanmıştır. Nihai sistem tasarımı inverter, batarya adedi, kablo ve koruma elemanlarına göre yapılmalıdır. TommaTech 51.2V 100Ah PB Serisi LiFePO4 Batarya için doğru sistem hesabı proje bazında belirlenmelidir.
