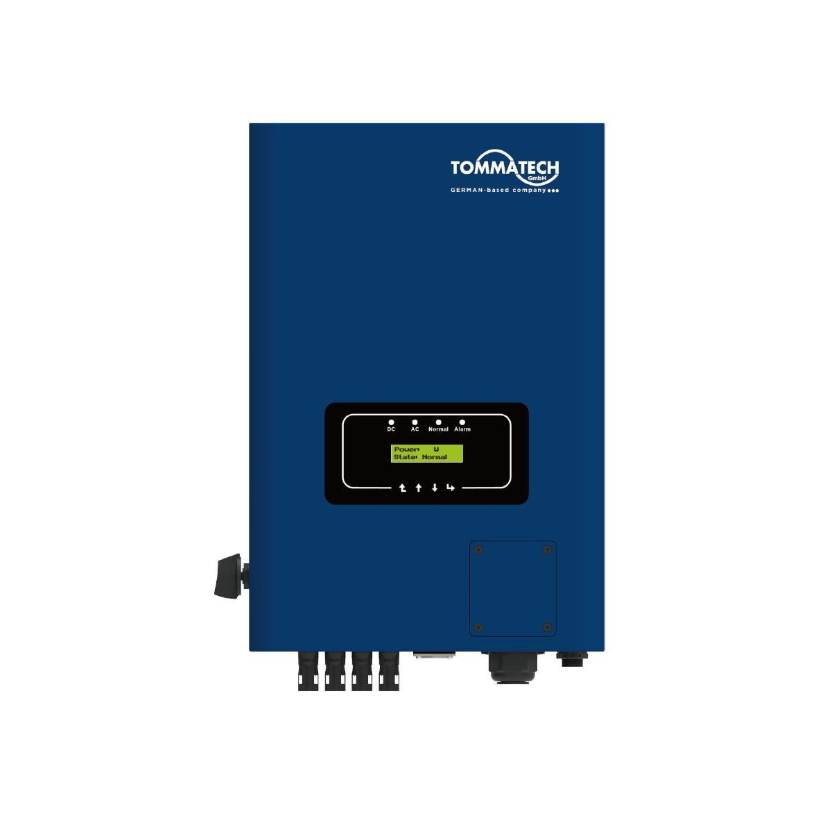

TommaTech Trio Castor 20 kW Üç Faz On-Grid Dizi İnverter
TommaTech Trio Castor 20 kW
Üç faz şebeke bağlantısı • 20 kW nominal AC güç
TommaTech Trio Castor 20 kW, güneş panellerinden elde edilen DC elektriği üç faz şebeke sistemine uygun AC elektriğe dönüştürmek için tasarlanmış on-grid dizi inverterdir. 20 kW nominal çıkış gücü, 2 MPPT ve %98.5 maksimum verim değeriyle proje bazında değerlendirilir.
TommaTech Trio Castor 20 kW model ve seçim bilgileri
| Ürün | TommaTech Trio Castor 20 kW Üç Faz On-Grid Dizi İnverter |
|---|---|
| Stok kodu | INV-TT-ONG-CASTOR-20K-TF |
| Ürün türü | inverter |
Nominal güç, faz yapısı ve giriş türü birlikte kontrol edilmelidir. İnverter gücü, panel kurulu gücü ve depolanan batarya enerjisi farklı değerlerdir.
Şebeke bağlantılı kullanım için panel dizisinin elektriksel sınırları, tesisatın faz yapısı ve bağlantı koşulları birlikte değerlendirilmelidir. On-grid inverter seçimi tek başına kesintide yedek enerji sağlamaz.
TommaTech Trio Castor 20 kW teknik özellikleri
| Model | Trio Castor 20K |
|---|---|
| Nominal AC | 20 kW |
| PV sınırı | 26 kW |
| DC tavan | 1100 V |
| Başlama | 250 V |
| MPPT | 200–1000 V |
| Giriş akımı | 26+26 A |
| MPPT / dizi | 2 / 2+2 |
| Maksimum verim | %98.5 |
| Koruma | IP65 |
| Boyut (G×Y×D) | 362×527×220 mm |
| Kütle | 20 kg |
| Bağlantı | 3L/N/PE |
| İletişim | RS485 / RS232 |
| SPD | Tip II AC/DC |
| AFCI | Opsiyonel |
| THDi | <%3 |
Boyutlar konnektör ve braket hariçtir. Kaynak: üretici teknik föyündeki Trio Castor 20K sütunu.
Sistem tasarımında nasıl değerlendirilir?
Bu on-grid ürün, güneş paneli dizisi ve elektrik şebekesiyle birlikte değerlendirilmelidir. AC çıkış gücü ile bağlanabilecek PV gücü ayrı sınırlardır. Panel sayısı yalnızca toplam watt değerine göre seçilmez; seri dizinin açık devre gerilimi ve paralel dizilerin akımı da tablodaki giriş sınırlarıyla karşılaştırılır.
Birden fazla MPPT bulunan sistemlerde farklı çatı yönleri veya dizi koşulları proje bazında planlanabilir. MPPT başına izin verilen dizi sayısı ile akım sınırı birlikte kontrol edilmelidir. Seri bağlantının soğuk havada oluşturacağı açık devre gerilimi hesaplanmadan bağlantı yapılmamalıdır.
İzleme, koruma ve yerleşim
Haberleşme arayüzü, veri aktarım yöntemini gösterir; ayrıca satın alınabilen izleme aksesuarlarının kutuya dahil olduğunu göstermez. AFCI gibi opsiyonel özellikler sipariş edilen donanım ve sürüm üzerinden doğrulanmalıdır. Koruma sınıfı, doğru montaj, havalandırma ve elektriksel koruma tasarımının yerine geçmez.
Gövde ölçüleri montaj yüzeyinin ve servis erişiminin planlanmasına yardımcı olur. İnverterin etrafındaki boşluklar ve çalışma koşulları ilgili kullanım kılavuzuna göre belirlenmelidir. Şebeke bağlantılı inverter kullanımı, elektrik kesintisinde bağımsız yedekleme işlevi bulunduğu anlamına gelmez.
Sıkça Sorulan Sorular
TommaTech Trio Castor 20 kW ne kadar panel gücüyle kullanılabilir?
Üretici föyünde Trio Castor 20K için nominal AC güç 20 kW, PV giriş gücü sınırı 26 kW olarak verilmiştir. Panel dizisi ayrıca 1100 V maksimum DC gerilim, 200–1000 V MPPT aralığı ve 26+26 A giriş akımı sınırlarına uymalıdır.
TommaTech Trio Castor 20 kW elektrik kesintisinde çalışır mı?
Bu ürün şebeke bağlantılı on-grid inverterdir. Ürün seçimi tek başına kesintide bağımsız yedek enerji sağlamaz; yedekleme ihtiyacı varsa bunun için tasarlanmış sistem mimarisi ayrıca değerlendirilmelidir.
TommaTech Trio Castor 20 kW kaç MPPT kullanır?
Teknik föyde MPPT sayısı / MPPT başına dizi sayısı 2 / 2+2 olarak belirtilir. Dizi sayısını artırırken hem giriş akımı hem de gerilim sınırları korunmalıdır.
Uzaktan izleme ve koruma donanımı dahil mi?
Föyde RS485/RS232 haberleşme, Tip II AC/DC SPD ve opsiyonel AFCI belirtilir. İletişim arayüzünün bulunması, Wi-Fi veya başka bir izleme aksesuarının siparişe dahil olduğu anlamına gelmez. Opsiyonel ekipmanlar sipariş kapsamından doğrulanmalıdır.
Kurulum için hangi ölçüler dikkate alınmalı?
Cihaz gövdesi 362×527×220 mm (genişlik × yükseklik × derinlik), ağırlığı 20 kg ve koruma sınıfı IP65'tir. Ölçüler konnektör ve braket hariçtir; montaj boşlukları ve çevre koşulları kullanım kılavuzundan kontrol edilmelidir.
Üretici Teknik Dokümanı
TommaTech Trio Castor 18–25 kW resmi teknik föy (Türkçe PDF)
Seri föyündeki 20K veya 25K sütununu, satın alınacak ürünün gücüyle eşleştirerek inceleyin.
